在現代光學系統中，一個看似微小卻至關重要的組件默默守護著光信號的穩定——它就是光隔離器（Optical Isolator）。當光在傳輸時，反射光如同不請自來的干擾源，輕則導致信號失真，重則損傷精密器件。光隔離器正是為解決這一難題而生，成為光通信、激光技術等領域不可或缺的非互易光學器件。

一、引言

光學系統面臨的核心挑戰之一是反向反射光干擾。在光纖熔接點、連接器接口或光學元件表面，約4%的光功率會被反射回光源。這些反向傳播的光波會引發一系列問題：

• 激光器不穩定：反射光導致半導體激光器輸出功率波動、波長漂移

• 系統噪聲增加：在高速通信中產生附加噪聲，提高誤碼率

• 設備壽命縮短：高功率反射可能燒毀激光器

光隔離器的誕生徹底改變了這一局面。它像光學“二極管”，只允許光單向傳輸，對反向光具有隔離作用。

二、光隔離器的工作原理

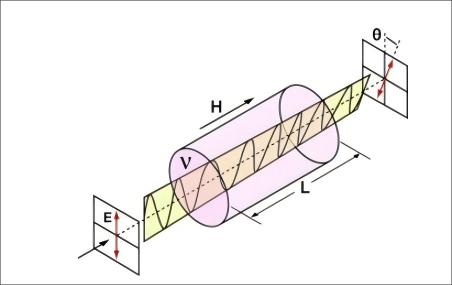

光隔離器的核心技術基于法拉第磁光效應——1845年由邁克爾·法拉第發現的現象：某些材料在磁場作用下可使光的偏振方向發生旋轉，且旋轉方向與光傳播路徑無關。因此，旋轉是非互易性的。旋轉因子Q等于V x L x H，其中V、L和H定義如下。

Q = V x L x H

V: 費爾德常數，光學材料的一種屬性，單位是分鐘/奧斯特-厘米（min/Oe·cm）

L: 通過光學材料的光程，單位是cm

H: 磁場強度，單位是奧斯特

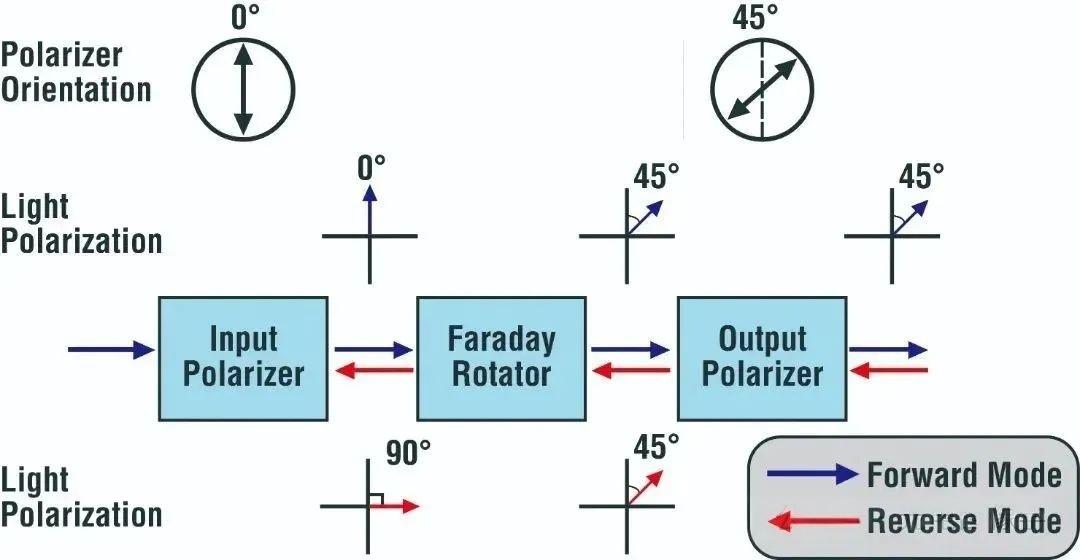

光隔離器由入射偏振片、法拉第旋轉器和出射偏振片組成。入射偏振片作為濾光片只允許線偏振光進入法拉第旋轉器。法拉第旋轉器使得線偏振光旋轉45°，然后該光線通過出射線偏振片。此時輸出光的偏振方向相對入射光旋轉了45°。在反向光路中，法拉第旋轉器繼續旋轉光的偏振，旋轉方向與正向光路中相同，所以此時光的偏振相對入射光旋轉了90°。此時光的偏振與入射偏振片的傳播軸垂直，所以根據偏振片類型的不同，能量會被反射或被吸收。

三、光隔離器的分類

偏振相關的光隔離器

只有特定線偏振方向的入射光束才能通過。如圖2，準直的線偏振入射光先通過第一個線偏振片，損耗非常小。然后經過45° 法拉第旋轉器，其偏振方向相比于第一個偏振片旋轉了45° ，再經過第二個45°方向的線偏振片，光通過時的損耗仍然很小。

如果光經過反射后以相同的偏振態進入光隔離器的出射端口，仍然可以無損耗的通過第二個偏振片。然后通過法拉第旋轉器其偏振態又旋轉了45°，因此光不能通過第一個偏振片。根據偏振片類型的不同，能量會被反射或被吸收。

如果法拉第旋轉器的旋轉角度偏離45°（由于制備誤差或者工作于非設計的波長處），也可以調節輸出偏振片的偏振方向來得到最大的透射，但是隔離度會減小。最好優化偏振片的指向來得到最大的隔離度，前向傳播時存在一定的插入損耗是可以接受的。

偏振無關的光隔離器

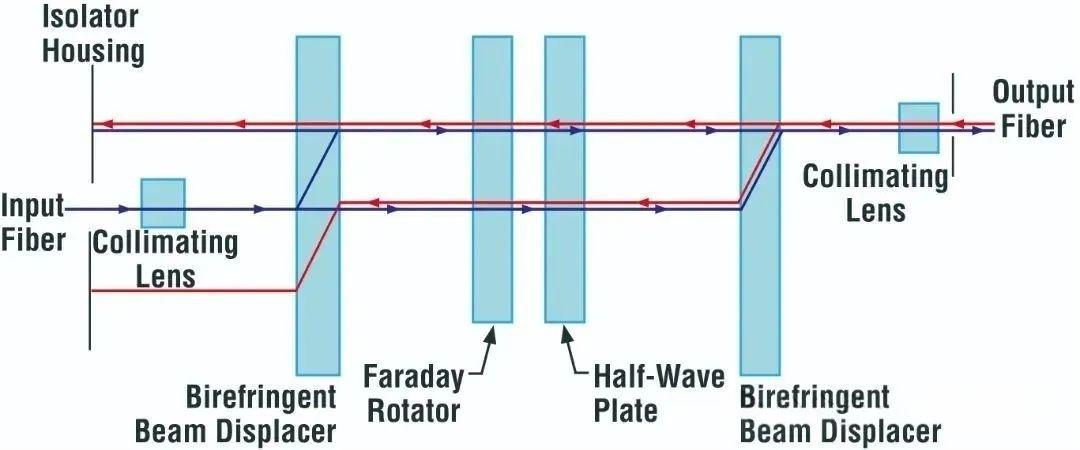

偏振無關的光隔離器的入射光束可以處于任意的偏振態。這一器件在光纖光學中會用到，因?yàn)榇蠖鄶?shù)光纖不是保偏的。尤其是光纖通信系統中的光偏振態通常不是確定的，因此光隔離器及其它器件需要工作于任意偏振態。對于偏振無關的光纖隔離器，入射光被雙折射晶體分成兩束光（如圖3所示），法拉第旋轉器和半波片使得兩束光的線偏振方向旋轉90°，隨后兩束光通過第二個雙折射晶體，再次合并為一束光。背反射光通過第二個雙折射晶體后分成兩束光，此時偏振與正向模式光的偏振態相同。由于法拉第旋轉器是一種非互易性的偏振旋轉器，所以它將抵消反向模式光由半波片產生的偏振旋轉。當這兩束光通過第一個雙折射晶體后，將偏離準直透鏡，并入射在外殼壁上被吸收，從而防止反向模式進入入射光纖中。

 這種光纖隔離器可以制作的體積非常小，且偏振無關光隔離器不需要保持偏振態，因?yàn)閮烧黄穹至块g的相對相位是任意變化的。相位變化與溫度和波長有關。

四、光隔離器的應用

在光通信中的應用

• 單向光傳輸：光隔離器像“光學單向閥”，僅允許光正向傳輸，阻斷反向光（如光纖通信中的反射光），保障信號正向傳輸不受干擾。

• 隔離反射光干擾：對反射光隔離度達30dB以上，可阻隔光纖連接點、光學元件表面等產生的反射光，避免其對光源或光放大器造成干擾。

• 降低系統噪聲與信號波動：通過阻斷反射光，減少光信號強度/相位波動引起的噪聲，提升信號穩定性，降低誤碼率（尤其在高速光纖通信中）。

• 穩定偏振特性：具備低偏振相關損耗（PDL）和偏振模色散（PMD），保持光信號偏振態穩定，適用于偏振敏感系統（如相干光通信）。

在激光器設備中的應用

• 半導體激光器：防止反射光反饋，穩定輸出功率與光譜，降低誤碼率（用于光通信發射端機）。

• 半導體光放大器：阻隔放大后回波干擾，提升增益穩定性（用于光通信信號放大環節）。

• 摻雜光纖放大器：防止反射光干擾放大器，保障長距離信號傳輸質量（如EDFA）。

• 光纖激光器：確保單向激射，輸出高質量激光束（用于材料加工、醫療領域）。

• 半導體檢測設備：阻隔檢測光路中的雜散反射光，提高檢測精度。

• 保護光源與光器件：防止反射光返回半導體激光器導致模式跳變、功率不穩或損壞，延長器件壽命；同時保護光放大器免受反射干擾，維持增益穩定性。

結語

光隔離器憑借其基于法拉第磁光效應的非互易特性，在光通信與激光技術中扮演著無可替代的“光學守護者”角色。它不僅通過阻斷反射光保障了光源穩定性與設備壽命，更在高速通信、量子傳輸?shù)雀呔阮I(lǐng)域維持了信號的純凈與系統可靠性。隨著集成化與高性能化的發展趨勢，光隔離器將繼續突破技術邊界，為光技術的革新提供更堅實的底層支撐。
