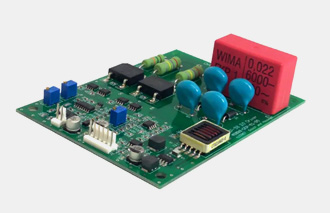

QDP-50?是一款專為無相位延遲板燈泵浦激光器設計的緊湊型普克爾盒驅動器。該驅動器采用獨特的雙脈沖工作模式，通過高壓抑制和快速負脈沖（下降時間<10ns）實現精確的激光調Q控制，可顯著提升激光輸出功率并延長普克爾盒使用壽命。支持1.2-4.0kV可調輸出電壓及0-50Hz重復頻率，提供SMA電觸發和可選光觸發輸入。集成高壓電源，結構緊湊，成本效益優異，廣泛應用于醫療激光、工業標記和蝕刻等領域。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QDP-50?是一款緊湊的普克爾盒驅動器可用于燈泵浦激光器中。為無相位延遲板的激光器的調Q應用而設計。一觸發就會施加高壓抑制激光輸出。經過預設的延遲后，電源由一個快速的負脈沖打開使激光輸出，然后再返回到高電壓以抑制額外的激光。該驅動器的重復頻率為0–50Hz，輸出電壓為1.2–4.0kV，上升時間為300–800us，下降時間為10ns，脈沖寬度為160–300μs。與常規使用的電壓相比，QDP-50被證實可以提高普爾克盒的激光輸出功率和使用壽命。它可以通過SMA連接器或可選的光學輸入來觸發，以提高抗噪性。
主要特點：
1.2-4.0KV可調輸出電壓
0-50Hz重復頻率
400μs開啟時間（可調）
160-200μs延遲脈沖（可調）
下降時間（延遲脈沖）小于10 ns
標準SMA觸發器輸入
光觸發輸入（可選）
主要優勢
延長普克爾盒壽命
低成本高性能
集成高壓電源
結構緊湊
主要應用：
醫用激光
工業激光器
蝕刻/標記
主要參數
| 脈沖重復率 | 最小值：1Hz，最大值：50Hz，與觸發輸入相同 |
| 幅度(V1+V2)可調（V2=V1的 10%） | 最小值：1.2kV，最大值：4.0kV |
| 總HV接通時間（可調或固定） | 最小值：300μs，最大值：800μs |
| 延遲中心脈沖（可調） | 最小值：160μs，最大值：300μs |
| 下降時間 | 10ns (3.5kV, 6pF) |
| 上升時間 | 最小值：1μs，最大值：5μs，3.5kV，6pF |
| 輸入電壓 | 最小：15VDC，最大：18VDC，超過 20VDC 會損壞驅動器 |
| 輸入電流 | 250mA（4.0kV，50Hz，10pF負載） |
| 輸入阻抗 | 標準值：50Ω，最小值：48Ω，最大值：52Ω |
| 振幅 | 標準值：5V，最小值：4V，最大值：10V |
| 脈沖寬度 | 最小值：100ns，最大值：10μs，由用戶設置 |
| 傳播延遲 | 最小值：80ns，最大值：100ns，觸發后沿 |
| 環境溫度 | 50℃ |
