柱透鏡陣列是由一系列精密排列的平行柱面透鏡組成的光學元件。其核心功能在于能夠?qū)饩€進行一維操控，將點光源轉換為均勻線光，或?qū)⒉煌暯菆D像分別投射至雙眼以實現裸眼3D效果。該元件以其緊湊、高效的特點，成為3D顯示、激光加工（切割/焊接）、光束勻化及光學傳感等領域不可或缺的核心部件，廣泛應用于消費電子、先進制造和科研儀器中，是現代微光學技術的關鍵代表。
我們一站式供應各種類型的柱透鏡列陣，微透鏡，微透鏡元件，微透鏡陣列元件，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
柱透鏡陣列是一種由多個微小、平行的柱狀透鏡（通常是半圓柱形透鏡）按一定規律排列而成的光學元件。它可以被看作是傳統柱面透鏡的“陣列化”或“集成化”版本，從而能夠同時對大量光線或整個光場進行操控。
工作原理
其核心原理與單個柱面透鏡相同，都是基于折射。
聚焦能力：在每個子單元（單個柱透鏡）的截面方向上（即與軸線垂直的方向），它就像一個球面透鏡，可以將入射光會聚成一條焦線（而不是一個焦點）。
無焦特性：在沿著柱透鏡軸線的方向上，它沒有曲率，因此沒有聚焦能力，光線會保持原方向傳播。
綜合效果：因此，柱透鏡陣列能夠?qū)⑷肷涔庠谄渲幸粋€(gè)維度上進行會聚或發散，而在另一個維度上保持原樣。它最終的效果是將光線分割成許多細條，并對每條光線獨立地進行控制
應用領域
3D 顯示與成像（最著名的應用）
光束勻化與整形
光學傳感與測量
光通信
能源領域

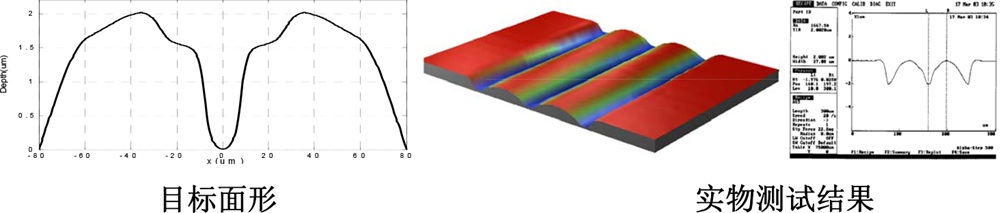

可以研制任意面形分布（如非球面）的微柱透鏡列陣，結構周期20μm~5mm，應用于光聚焦、整形等領域。下圖所示為我們研制的特殊面形的柱鏡結構，面形精確控制在50nm，表面粗糙度小于10nm。
