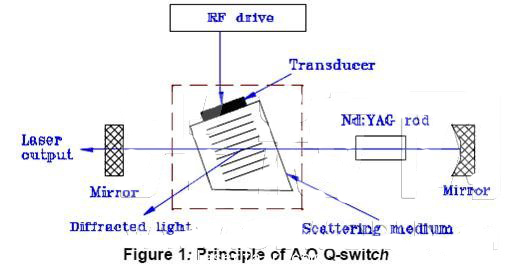

在常用的激光打標中，聲光Q開關利用了超聲波和光柱在介質中散射的相互作用的關系。光束以與在散射介質中的聲波表面成布拉格角的方向進入，按照周期性變化的以聲波產生的衍射率進行衍射。

首先，射頻信號被附著在熔融石英上的傳感器所感應到,厚度伸展振動產生。超聲波橫波由于震動在熔融石英中傳播，而聲波產生的相光柵也形成了。激光束當滿足相對于這個相位光柵成布拉格角時發生衍射,與入射光在太空中分散開。

如果激光光學諧振腔的建成是相對于0維衍射光(非衍射光),當射頻信號被感知，衍射光便從激光光學諧振腔軸線產生.結果，激光光學諧振腔內發生損失，及激光振蕩受到打壓，利用這一現象,射頻信號只在特定某個時間長度內被感知，(地位低Q值)來暫停激光振蕩，在此期間，反轉的Nd:YAG激光棒通過連續泵浦積累了很多。當射頻信號減至零(地位高Q值)和激光光學諧振腔內的損失消除了，累積的能量以在極短的時間長度內脈沖形式的激光振蕩被激活，他們是Q開關脈沖。

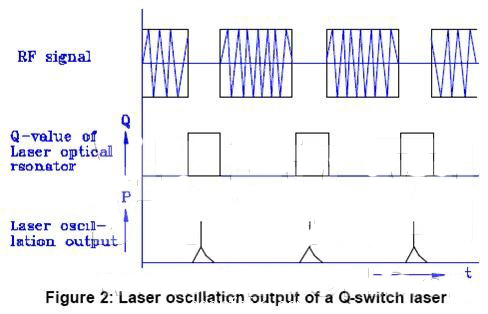

這種情況在圖2被簡要解釋，當一個射頻信號，受到脈沖調制，可以定期發生Q開關脈沖，當期Q開關脈沖愈來愈短，比高階的Nd:YAG激光棒生命周期(約200微秒)還要短的時候，反轉的數量下跌并且Q開關脈沖的峰值也下跌。

新特光電的聲光Q開關是利用聲光相互作用以控制光腔損耗的Q開關技術。聲光調Q是通過電聲轉換形成超聲波使調制介質折射率發生周期性變化，對入射光起衍射作用, 使之發生衍射損耗，Q值下降，激光振蕩不能形成。在光泵激勵下其上能級反轉粒子數不斷積累并達到飽和值，這時突然撤除超聲場，衍射效應立即消失，腔內Q值猛增，激光振蕩迅速恢復，其能量以巨脈沖形式輸出。這是一種廣泛使用的Q開關方式，其主要優點是重復頻率高，性能穩定可靠。
